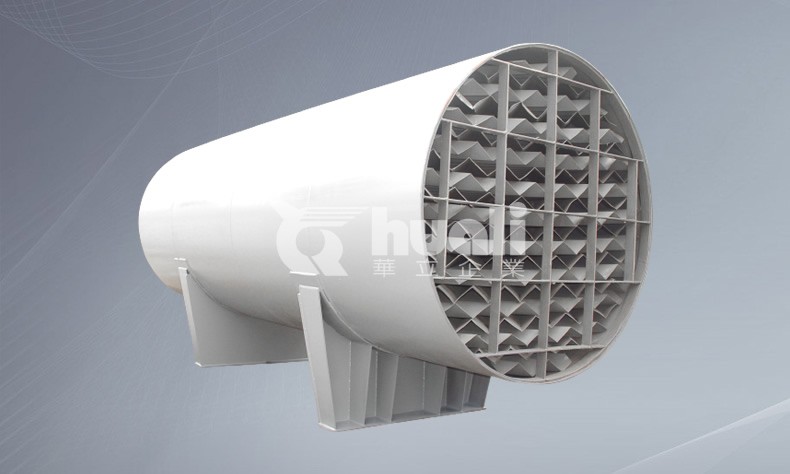

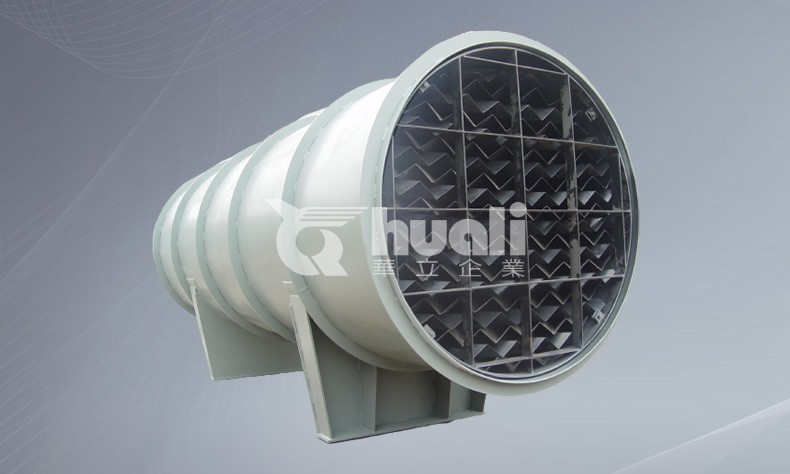

一、適用范圍
1）氣相重度變化：0.45～2kg/m3
2）公稱壓力：0.05～0.1MPa
3）單體允許阻力損失：≤0.6Kpa

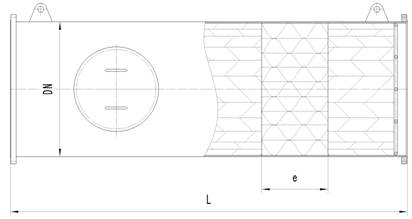

二、結構尺寸
|
DN
（mm） |
Φ（mm）×（mm）（筒體） |
單元長e |
設備總長L |
建議總流量Q（m3/h） |
|
400 |
Φ426×8 |
200 |
1500 |
3600 |
|
500 |
Φ529×8 |
250 |
1500 |
7000 |
|
600 |
Φ630×8 |
300 |
2000 |
12000 |
|
700 |
Φ720×8 |
350 |
2000 |
16600 |
|
800 |
Φ820×8 |
400 |
2500 |
21700 |
|
900 |
Φ920×8 |
450 |
2500 |
32000 |
|
1000 |
Φ1020×8 |
500 |
3000 |
40000 |
|
1200 |
Φ1220×8 |
600 |
3500 |
57000 |
|
1400 |
Φ1420×8 |
700 |
4000 |
88600 |
|
1600 |
Φ1620×10 |
800 |
4500 |
115800 |
|
1800 |
Φ1820×10 |
900 |
5000 |
165000 |
|
2000 |
Φ2020×10 |
1000 |
5500 |
226000 |
|
2200 |
Φ2220×10 |
1100 |
6000 |
273700 |
|
2400 |
Φ2424×12 |
1200 |
6500 |
325700 |
|
2600 |
Φ2624×12 |
1300 |
7000 |
382200 |
|
2800 |
Φ2824×12 |
1400 |
7500 |
443300 |
說明：
1、法蘭公稱壓力選擇PN0.1MPa，法蘭標準采用JB/T4701-2000、JB/T4702-2000；
2、選擇時，只要在公稱直徑前面加HLMV即可。如DN400，表示方法為HLMV-400。
三、與常規煤氣混合站特性比較表
| 項目/名稱 |
HLMV型煤氣 |
常規管道插入 |
旋流片式 |
|
1、阻力 |
小，一般為＜0.6KPa |
大，一般為＞1KPa |
大，一般為1-5KPa |
|
2、混合均勻點距離（離混合點） |
近，1～3DN |
遠，15～20DN |
較遠，3～5DN |
|
3、混合程度 |
均勻，無分層現象 |
不均勻，分層現象顯著 |
均勻 |
|
4、混合后熱值波動（以高爐氣焦爐氣混合為例） |
⑴±210KJ/m3 |
⑵±418KJ/m3 |
⑶基本同⑴ |
|
5、適合對象 |
⑴適用于以熱值指數儀監控的混合站； |
⑴不適用于以熱值指數儀監控的混合站； |
⑴適用于以熱值指數儀監控的混合站； |
|
6、結構與安裝 |
結構簡單，工廠組合，法蘭連接，安裝簡單。 |
現場制作，交叉連接，安裝焊接麻煩。 |
工廠制作，結構較復雜，法蘭連接。 |
