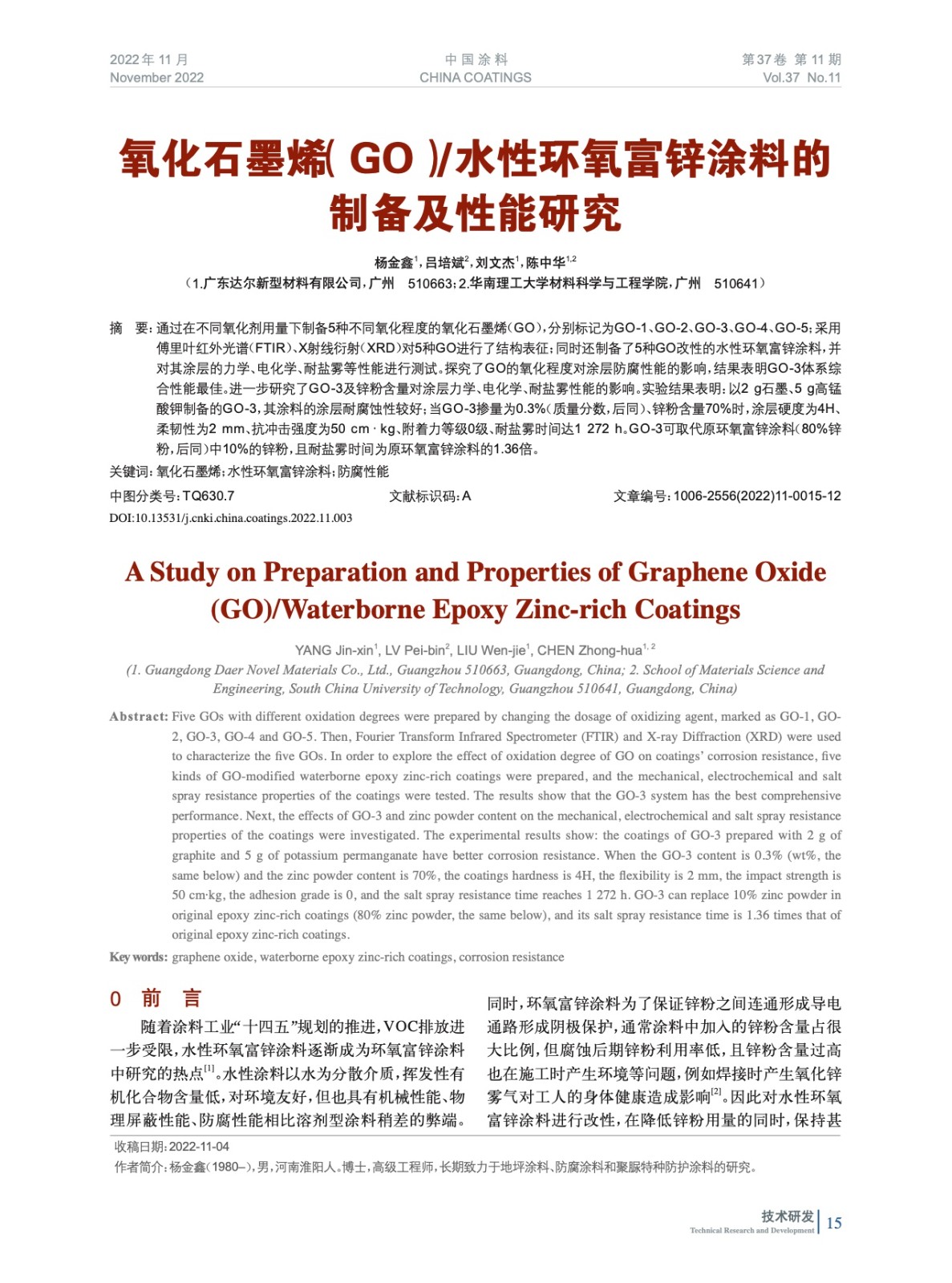

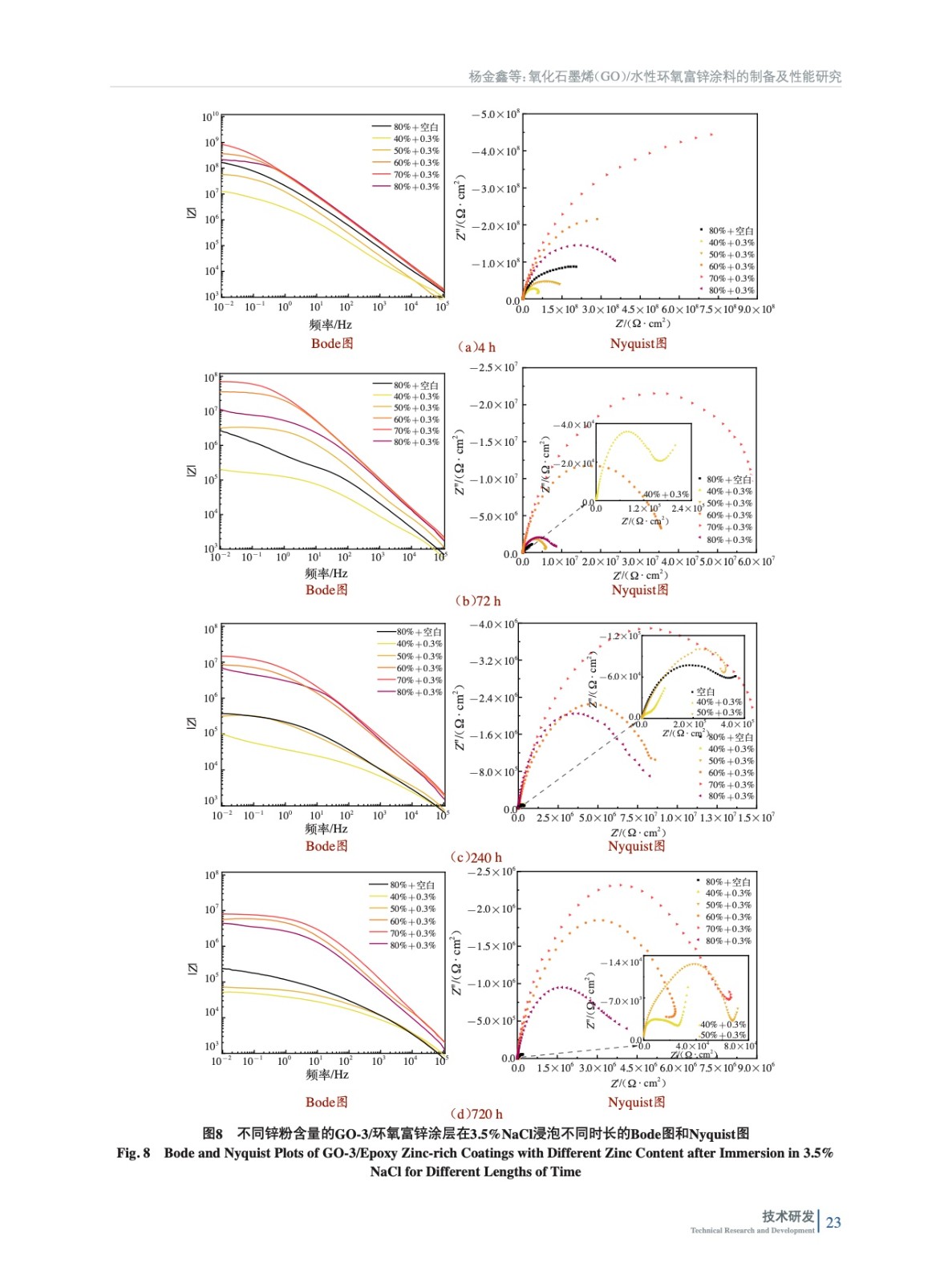

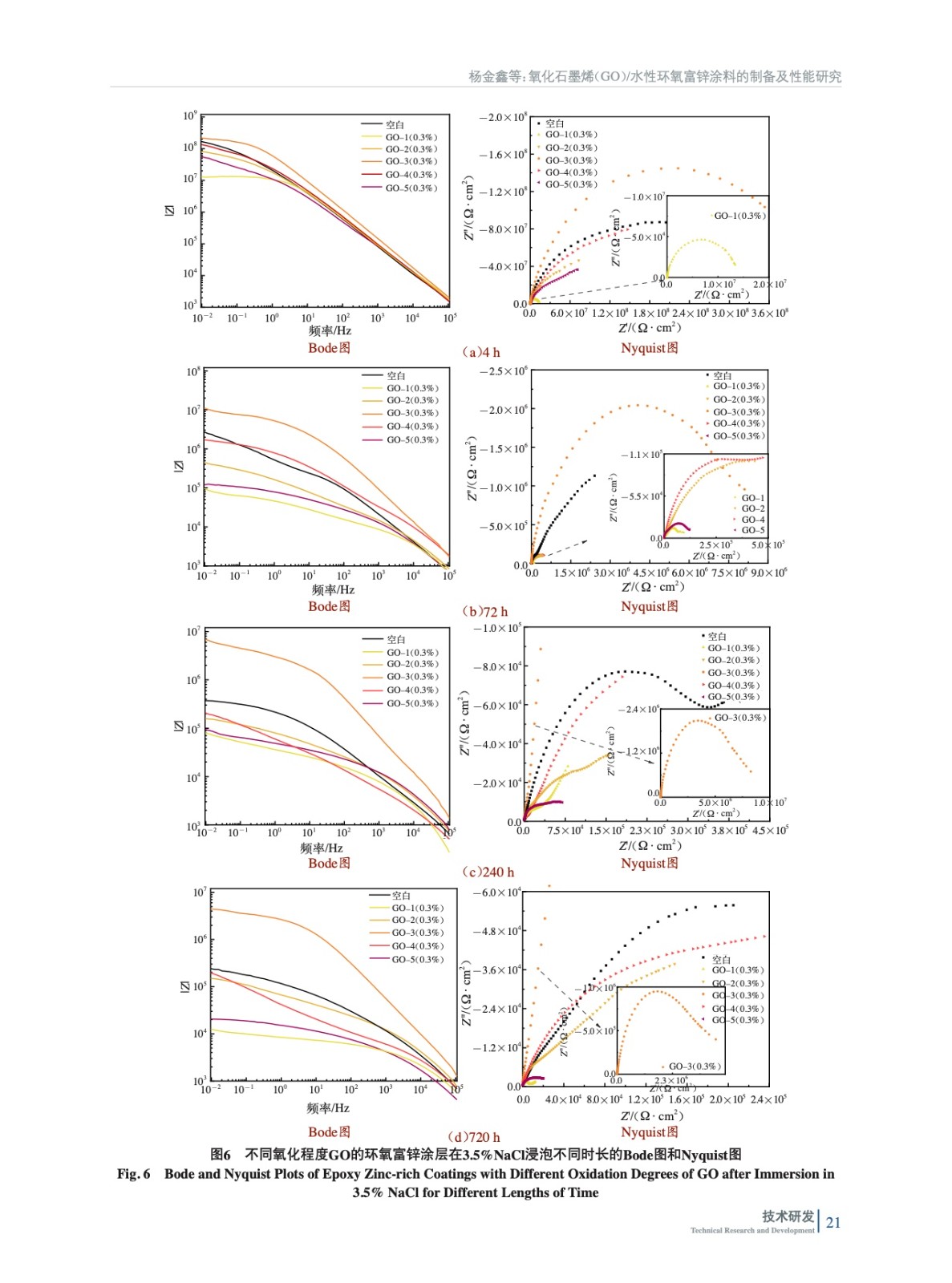

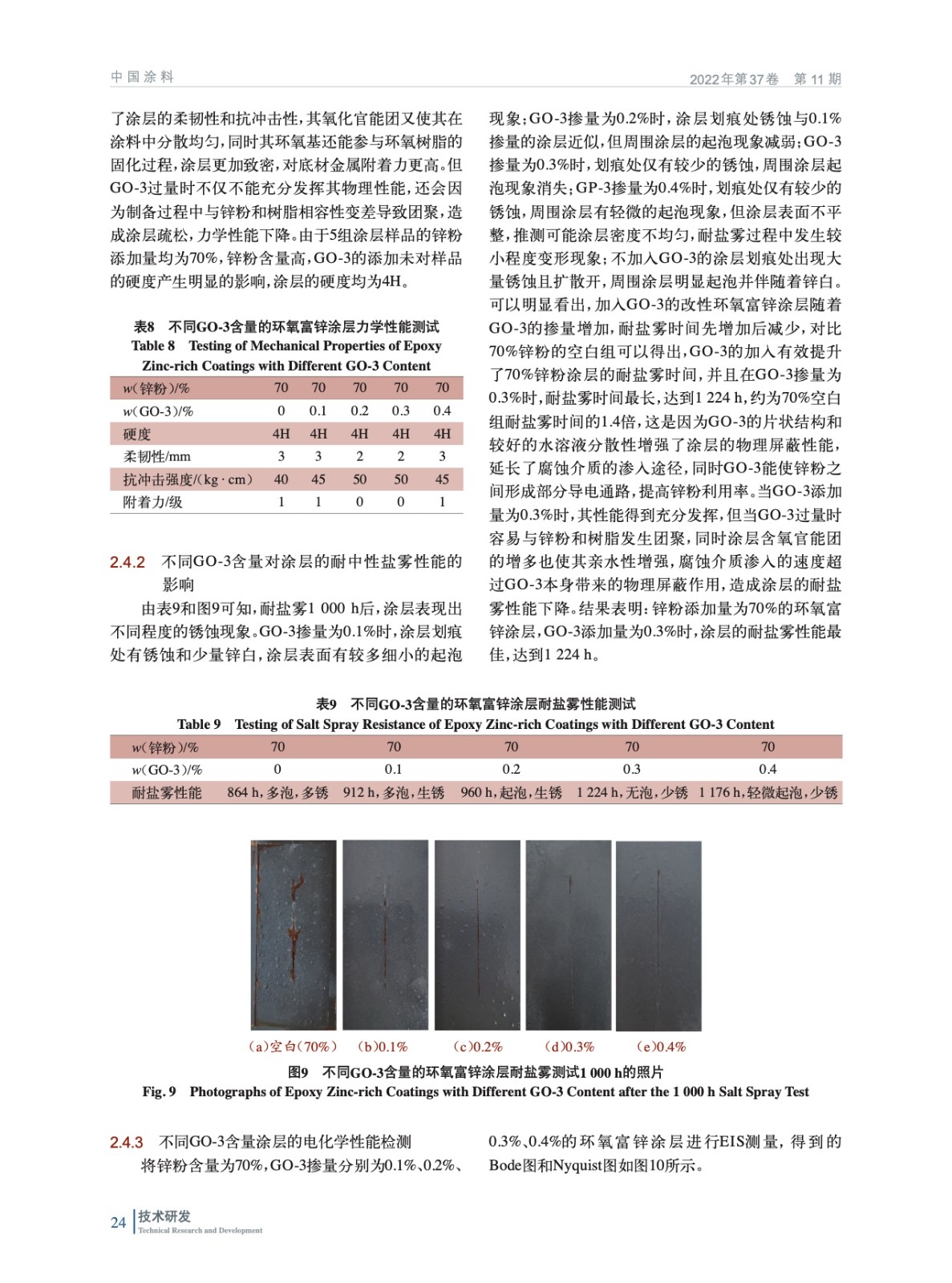

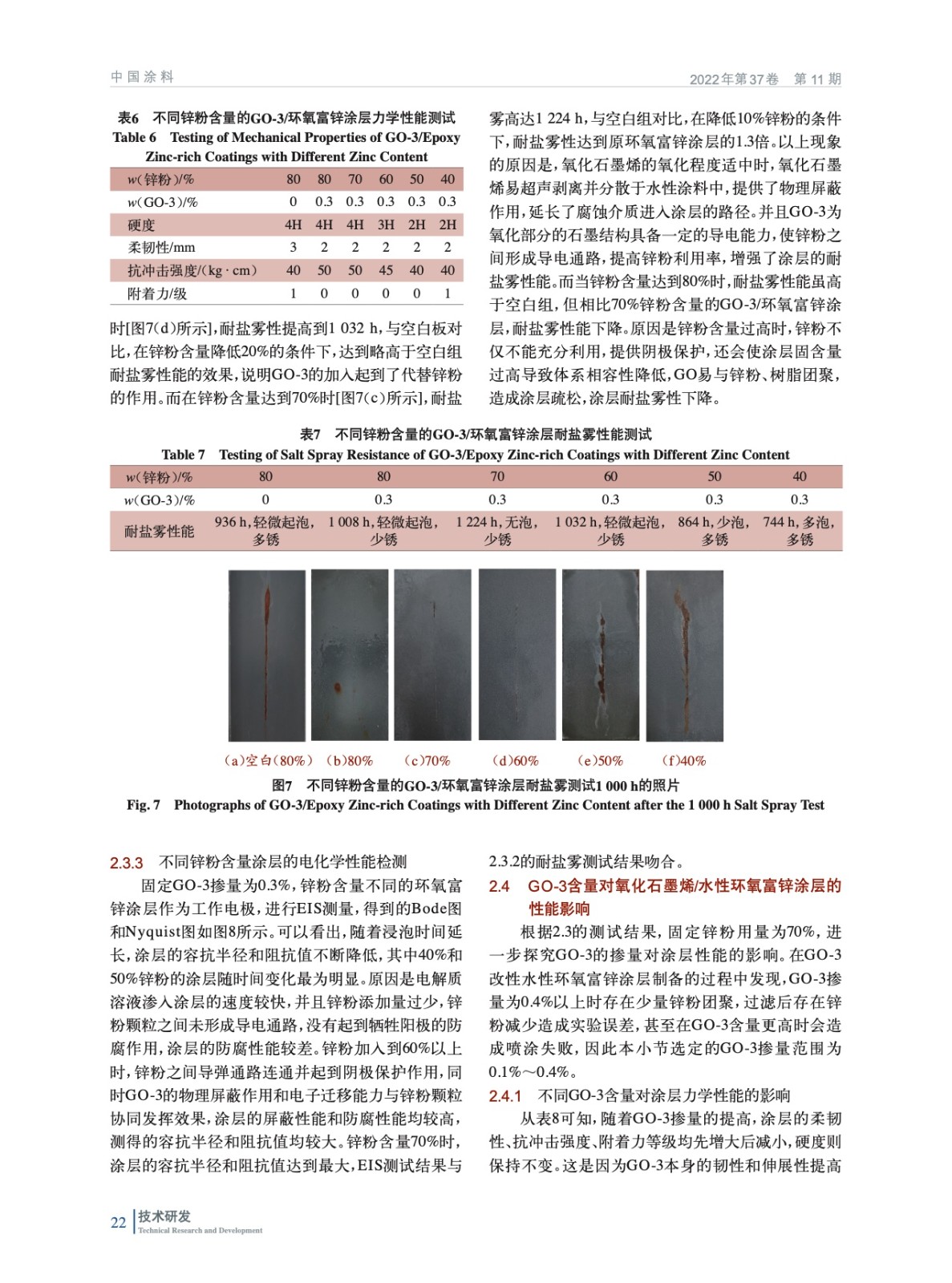

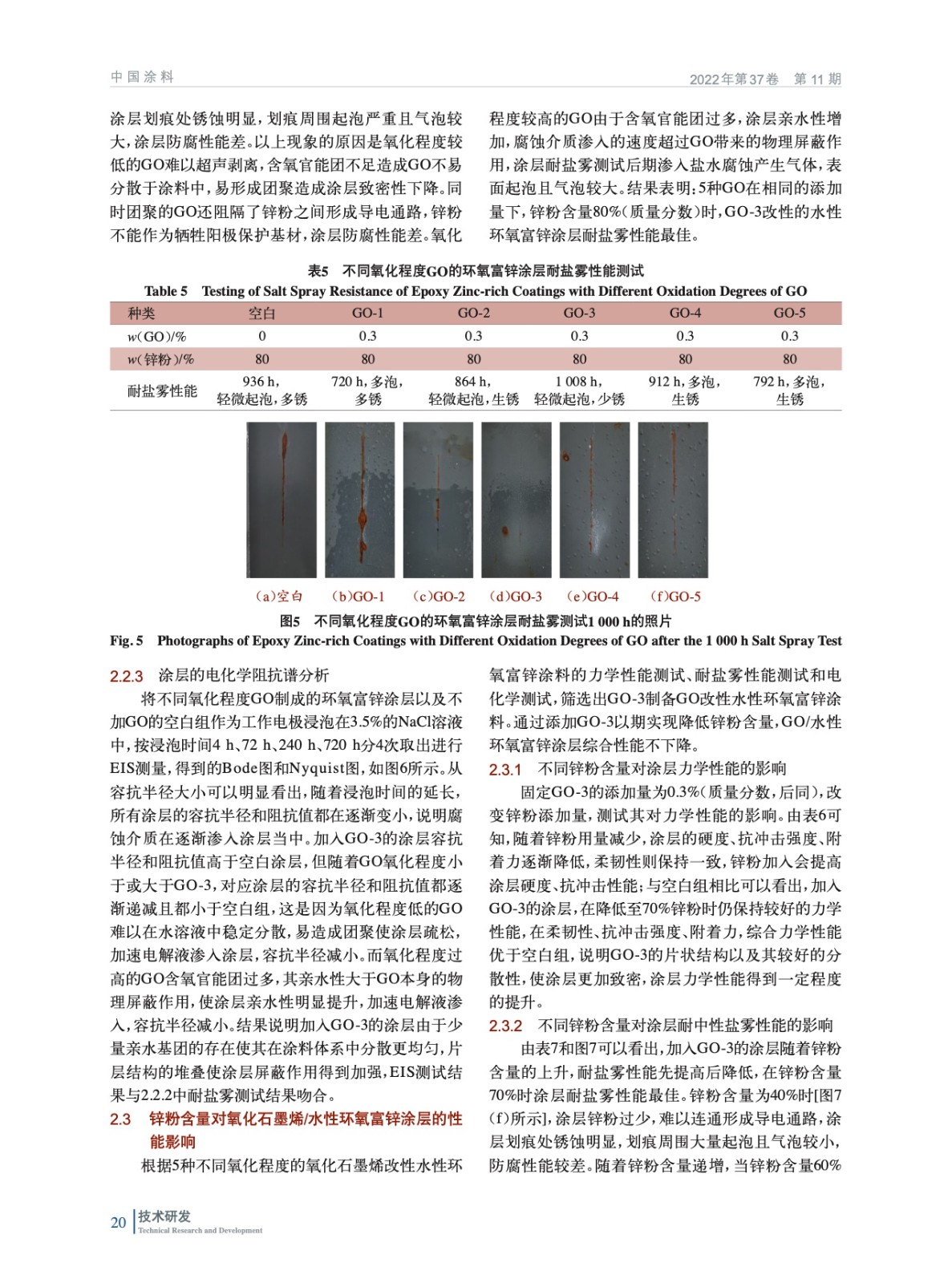

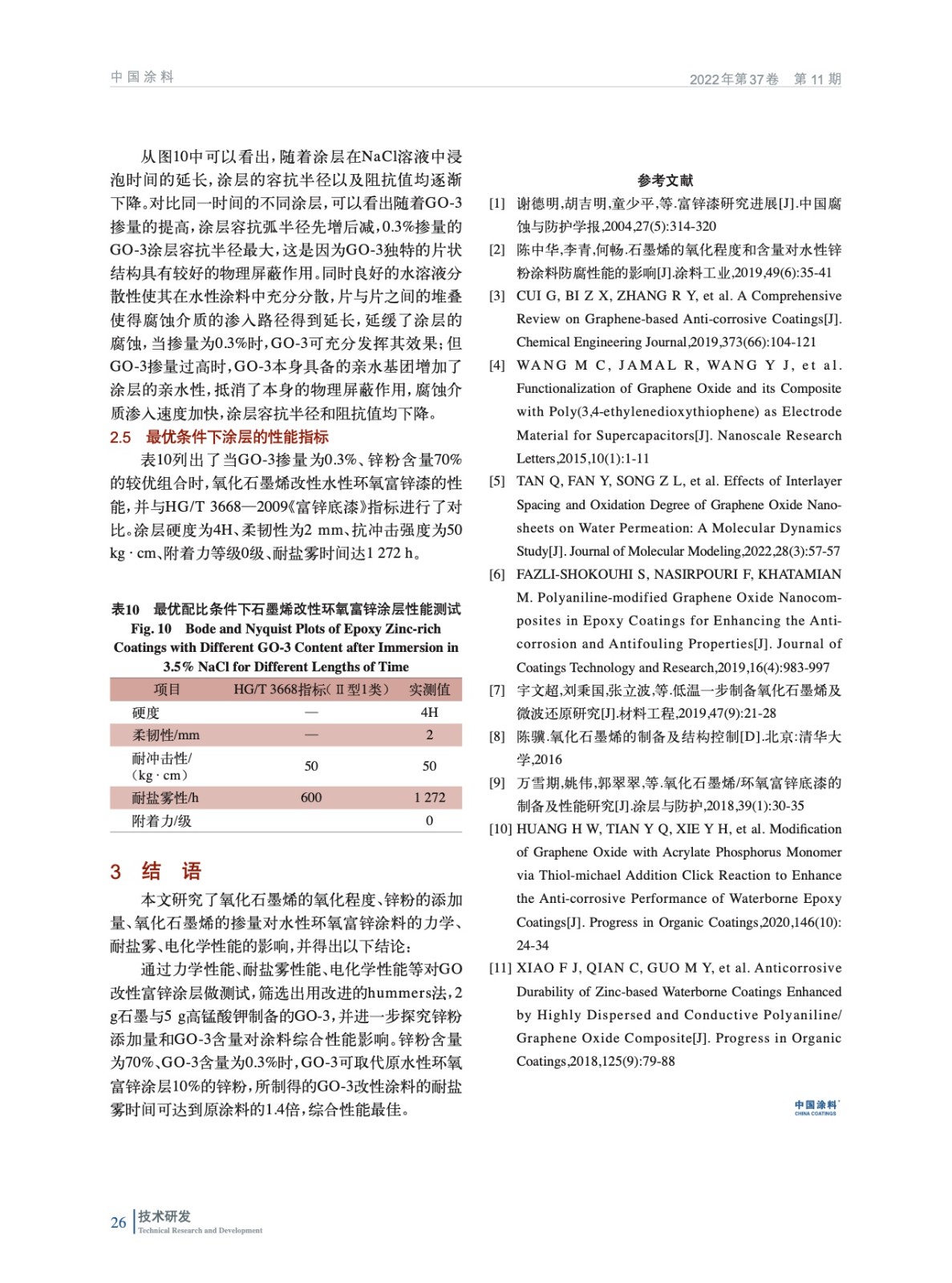

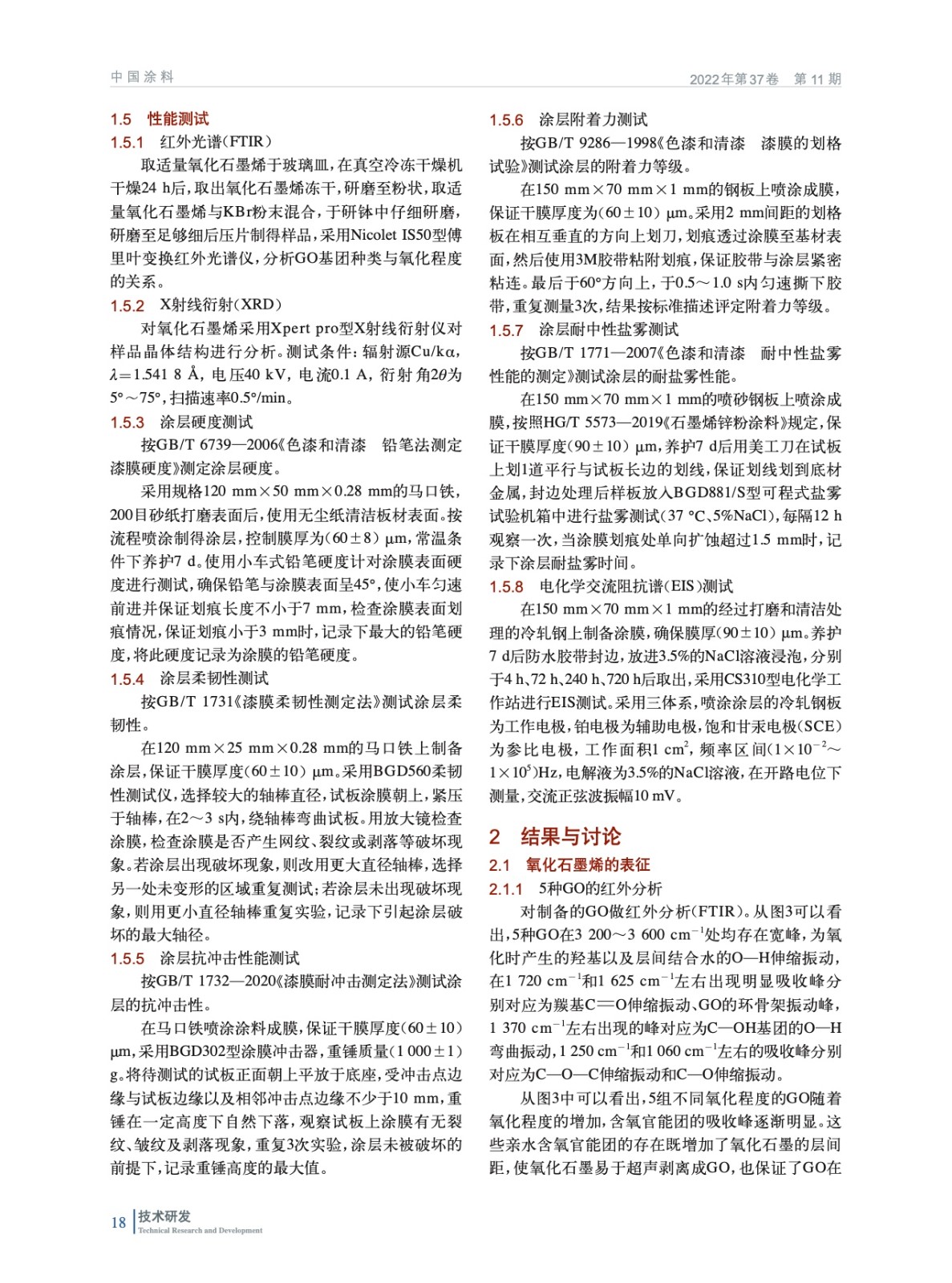

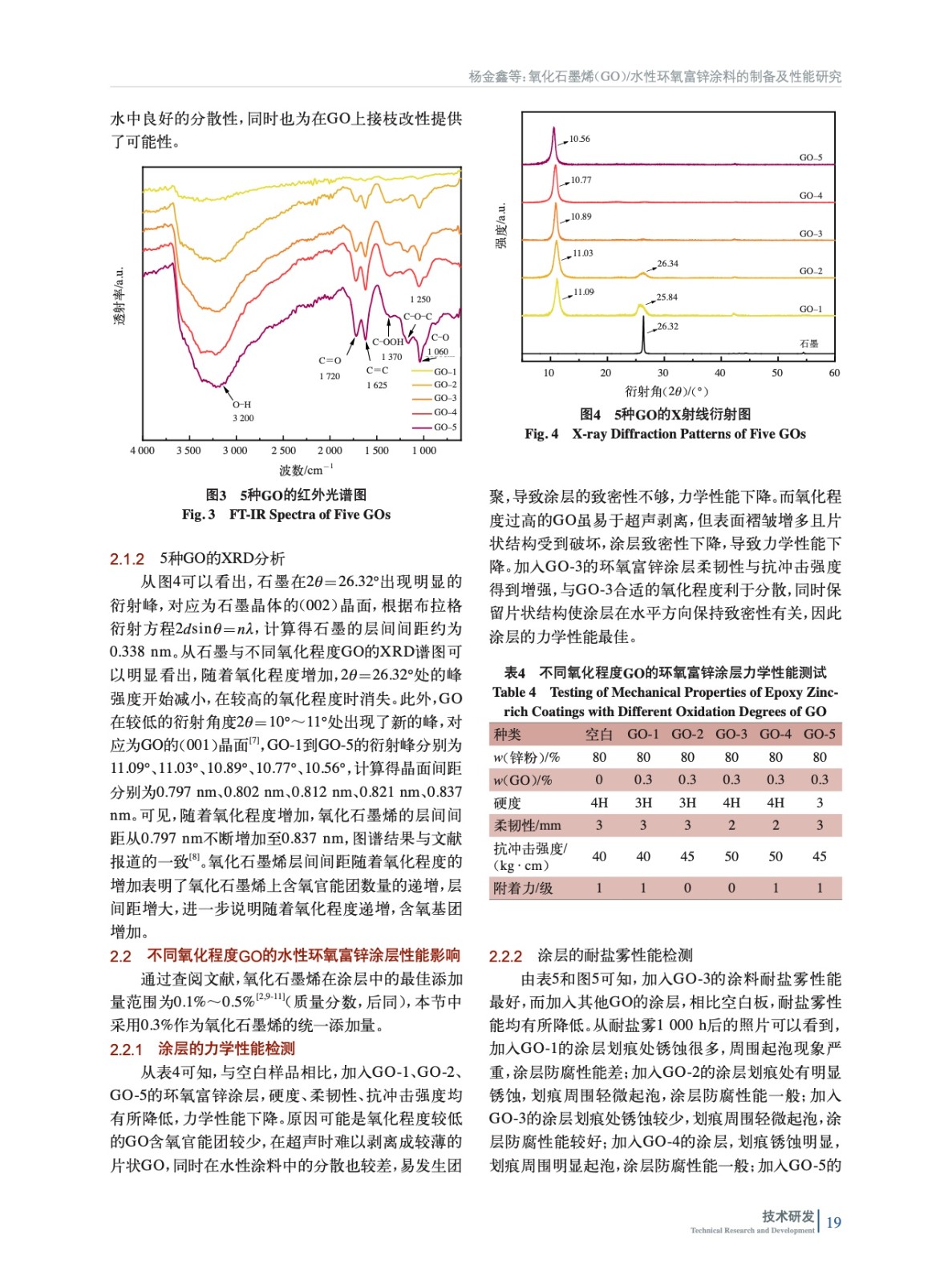

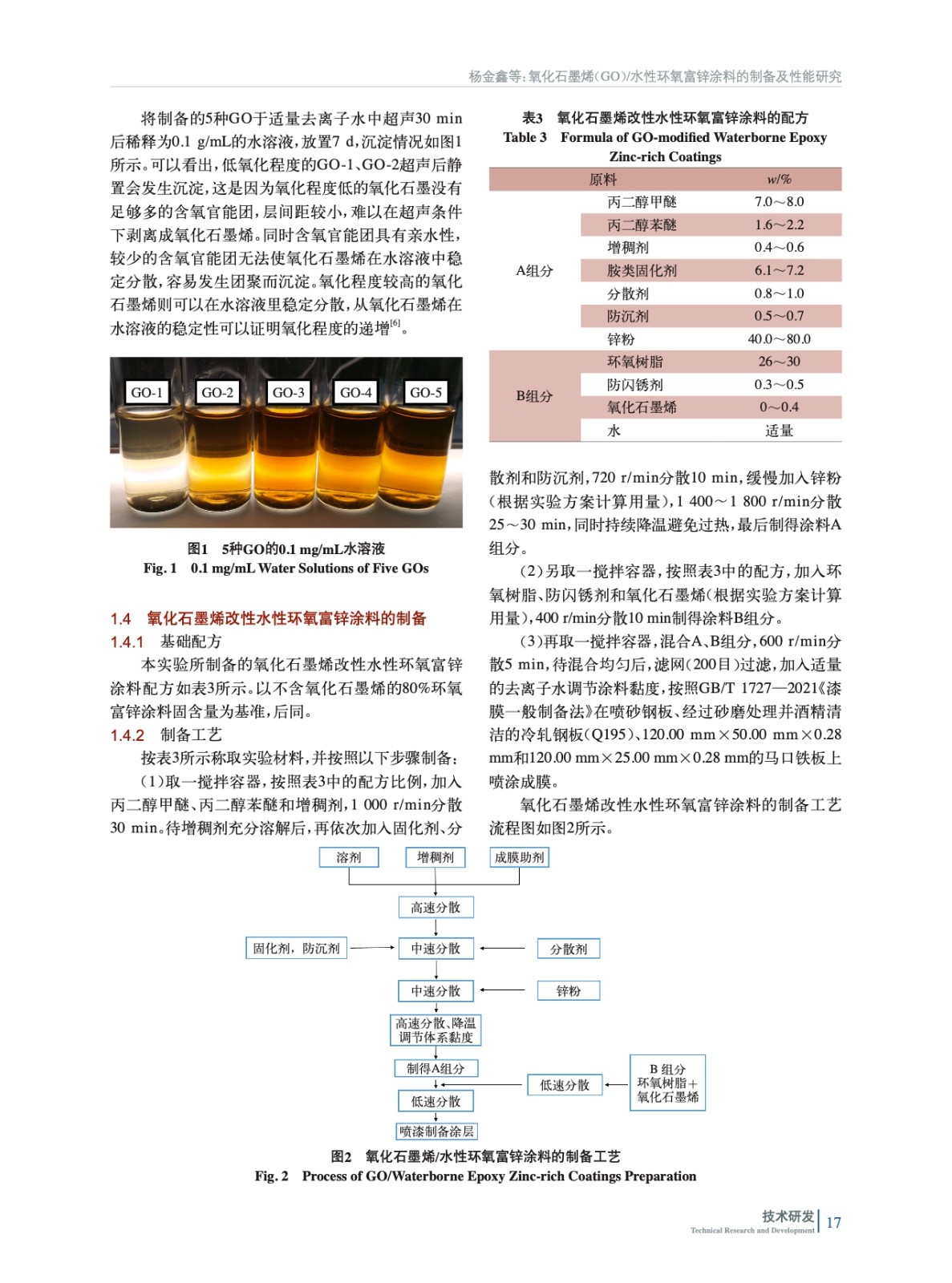

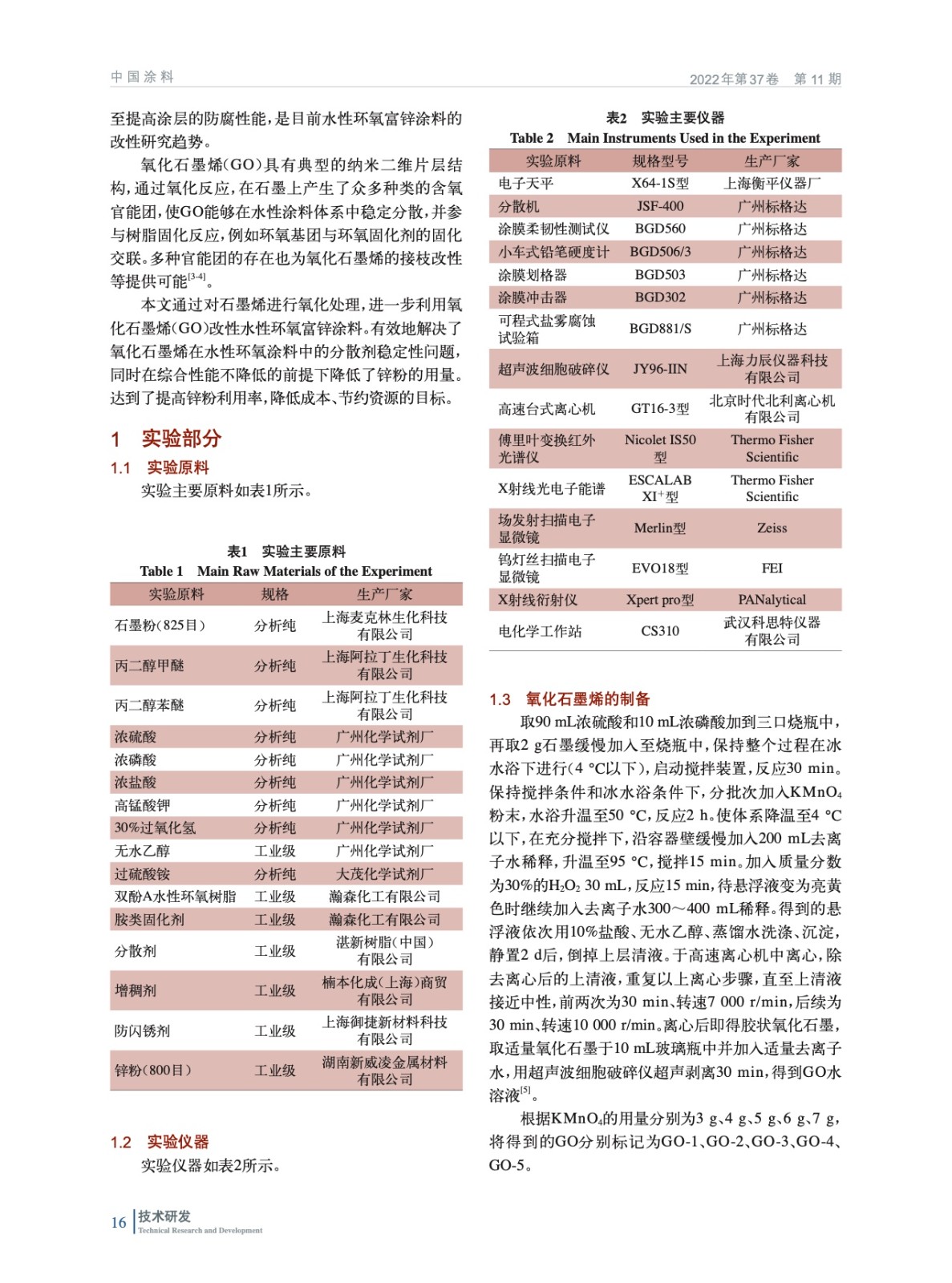

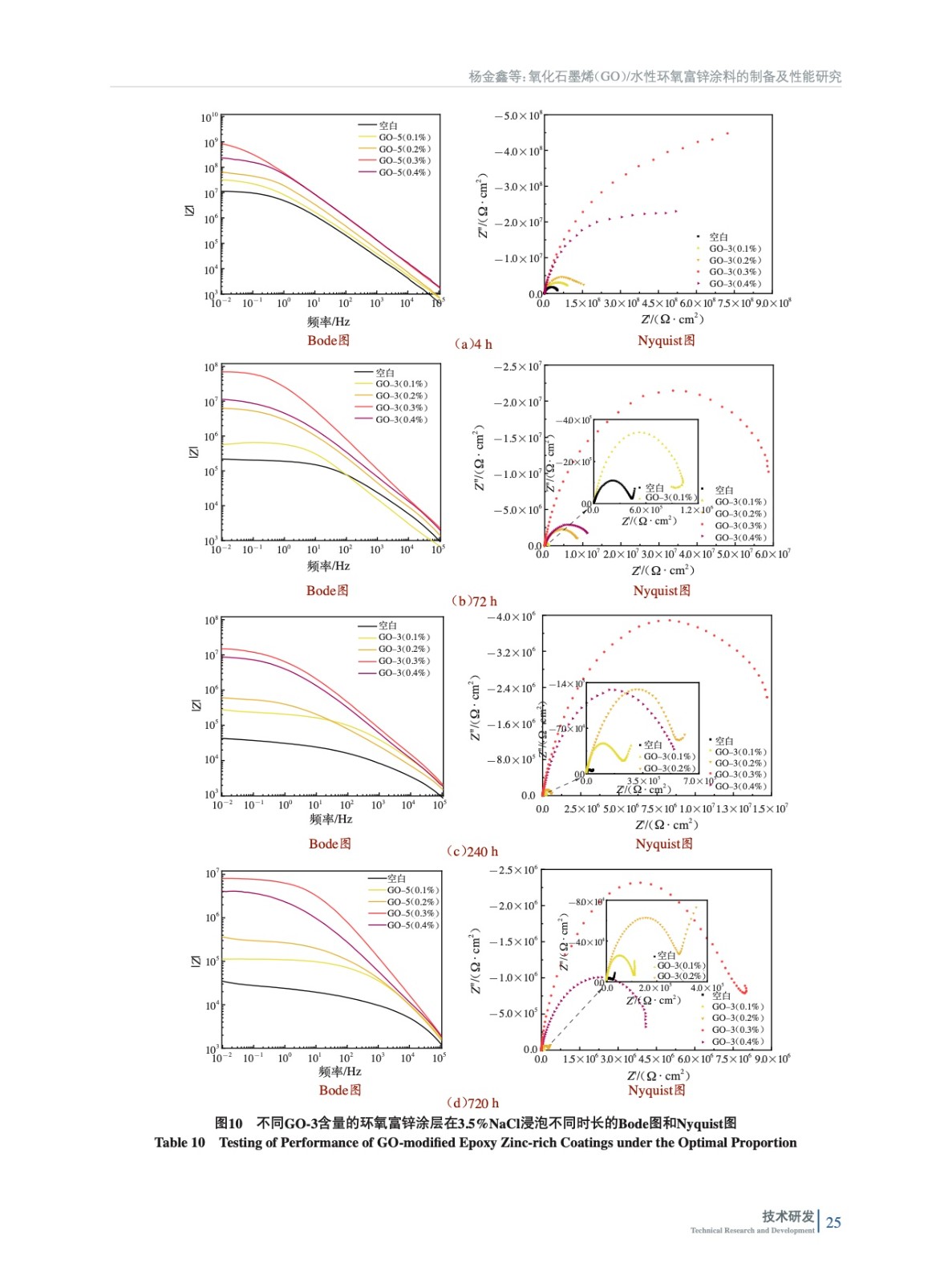

摘要：通過在不同氧化劑用量下制備5種不同氧化程度的氧化石墨烯（GO），分別標記為GO-1、GO-2、GO-3、GO-4、GO-5；采用傅里葉紅外光譜（FTIR）、X射線衍射（XRD）對5種GO進行了結(jié)構(gòu)表征；同時還制備了5種GO改性的水性環(huán)氧富鋅涂料，并對其涂層的力學(xué)、電化學(xué)、耐鹽霧等性能進行測試。探究了GO的氧化程度對涂層防腐性能的影響，結(jié)果表明GO-3體系綜合性能最佳。進一步研究了GO-3及鋅粉含量對涂層力學(xué)、電化學(xué)、耐鹽霧性能的影響。實驗結(jié)果表明：以2 g石墨、5 g高錳酸鉀制備的GO-3，其涂料的涂層耐腐蝕性較好；當(dāng)GO-3摻量為0.3%（質(zhì)量分數(shù)，后同）、鋅粉含量70%時，涂層硬度為4H、柔韌性為2 mm、抗沖擊強度為50 cm · kg、附著力等級0級、耐鹽霧時間達1 272 h。GO-3可取代原環(huán)氧富鋅涂料（80%鋅粉，后同）中10%的鋅粉，且耐鹽霧時間為原環(huán)氧富鋅涂料的1.36倍。
